HS-6311水性丙烯酸聚氨酯面漆
歡迎光臨東莞市鴻材涂料有限公司網(wǎng)站！
網(wǎng)站地圖 | 新聞資訊 | 聯(lián)系我們 | 返回首頁
水性工業(yè)漆專業(yè)研發(fā)與制造商
車輛汽配、電力變壓器、鋼構路橋水性涂料全方位解決方案
-
HB-5311水性單組份淋涂面漆
- 符合HJ/2537-2014 環(huán)境標志產(chǎn)品技術要求 符合歐盟ROSO標準 高光澤、高耐候 包裝規(guī)格：單組份： 20kg
- 產(chǎn)品編號：HB-5311
- 所屬分類： 水性丙烯酸漆
-
產(chǎn)品描述
產(chǎn)品描述
本產(chǎn)品由水性丙烯酸乳液、耐候性顔料、水性助劑、水等成分組成的高性能單組份面漆
特性&優(yōu)勢
◆ 保光、保色性好，戶外長時間不失光、不褪色。
◆ 漆膜耐候強，長時間紫外線照射不粉化，抗老化性好。
◆ 良好的耐沖擊和耐磨損等機械性能。
◆ 高光澤、快干，流平好。
技術參數(shù)
| 顏色 | 各色，按標準色卡或用戶要求訂制 |
| 光澤 | 亮光 |
| 主漆密度 | 1.25kg/L（因顔色的不同有些許變化） |
| 體積固體份 | 42% (理論值) |
| 理論涂布率 | 以40μm干膜厚度計算：10.5㎡/L，8.4㎡/kg |
| 揮發(fā)性有機化合物 | ≤80 g/L |
| 閃點 | >100℃ |
| 固化條件 |
自干：溫度>10℃，空氣相對濕度<80%； |
| 表干時間 | 40分鐘（溫度25℃，相對濕度≤50%） |
| 實干 | 24小時（溫度25℃，相對濕度≤50%） |
| 完全固化 | 7天（溫度25℃，相對濕度≤50%） |
性能指標
| 序號 | 項目 | 技術指標 | 試驗方法 |
| 1 | 附著力劃格法（百格），級 | ≤1級 | GB/T9286-1998 |
| 2 | 鉛筆硬度（中華鉛筆） | HB | GB/T6739-2006 |
| 3 | 耐沖擊，cm | 50 | GB/T1732-1993 |
| 4 | 柔韌性,mm | 1 | GB/T1731-1993 |
| 5 | 人工老化測試 | 300h | GB/T1771-2007 |
推薦用途

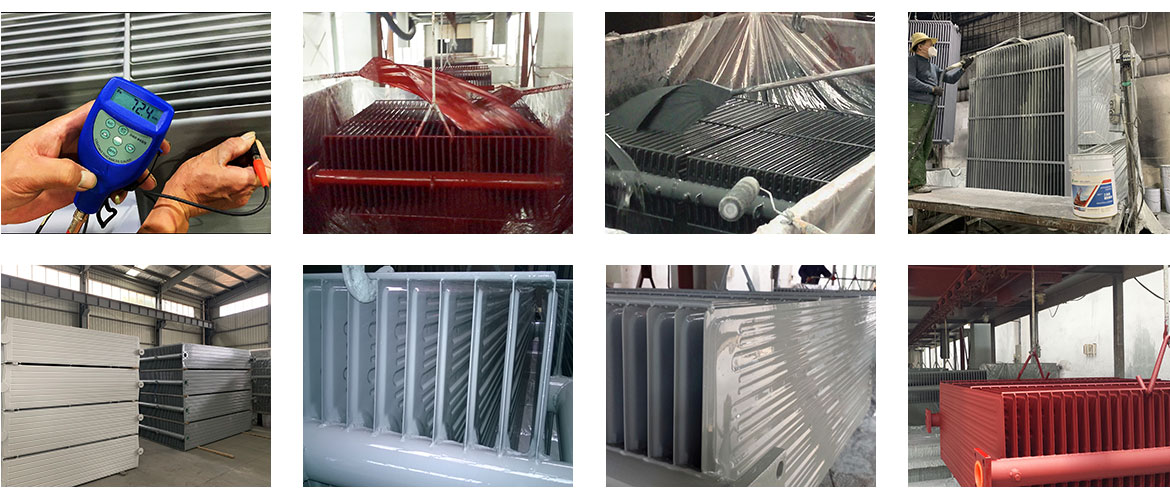

用于淋涂工藝，如變壓器、散熱器、工程機械配件等領域。
施工參數(shù)
| 稀釋劑 | 水 |
| 稀釋劑用量 | 無氣噴涂：0～10%；空氣噴涂：10～20%； |
| 施工方法 | 無氣噴涂，空氣噴涂 |
| 噴孔 | 無氣噴涂:0.33-0.43mm, 空氣噴涂:1.5-2.0mm；（供參考） |
| 出口壓力 | 無氣噴涂≥10MPa，空氣噴涂：0.3-0.5 MPa；（供參考） |
| 施工環(huán)境 | 空氣溫度5℃～40℃，空氣相對濕度<85% |
| 底材溫度 | 高于露點溫度3℃以上，避免水汽凝結 |
表面處理
按SSPC-SP1標準，用溶劑清理底材表面的油脂、污物，然后用動力工具處理至ISO8501規(guī)定的St3級，或噴砂、拋丸處理并達到ISO 8501規(guī)定的Sa2級或以上。也可采用酸洗磷化處理達到相應的國家標準要求。
本產(chǎn)品設計用于清潔、干燥和完好的可兼容底漆涂層上，或用于沒有油脂、銹、水汽、可溶性鹽及其它污染物，徹底清潔后的鋼材表面。
表面處理的質量直接影響涂層的質量。所有待涂覆的表面均應清潔、干燥、無任何污染物。
儲存
儲存環(huán)境溫度5-40℃，密封儲存于陰涼處，避免過高或過低的溫度，容器必須牢固密封。
自發(fā)貨日期起，有效儲存期為六個月。。
產(chǎn)品推薦
SITE NABIGATION
網(wǎng)站導航
OFFICIAL ACCOUNTS
公眾號
歡迎關注我們的官方公眾號
COPYRIGHT ? 2021 東莞市鴻材涂料有限公司 版權所有 粵ICP備2021098940號 網(wǎng)站建設：中企動力 東莞
